英格索兰压缩机板式冷却器与滤清器介绍

1.英格索兰压缩机的冷却设备

压缩机的气缸一般需进行冷却，多级压缩机还需进行级间冷却。此外，在一 些压缩机装置中最后排出的气体也需进行后冷却，以分离气体中所含有的水和油。

冷却剂通常为水和空气，只有个别场合采用油和其他液体。小型移动式压缩 机及中型的压缩机在缺水地区运行时采用空气冷却。

空气冷却效果较差，并且消 耗的动力费用一般较耗水费用或循环水的动力费用要大。

此外，室内运行时，难以控制室温，故实际上压缩机多采用水冷却。

冷却器有板式及管式两大类，根据 冷却和被冷却介质的性质、流量的大小、压力的高低，每类又有许多结构形式。

板式冷却器有平板式及螺旋板式两种，冷却器元件是由平板、两板之间类似V形铁的嵌条以及平板两侧波浪形的翅片三者钎焊而成。

翅片的作用是增加传热面积。A 和B分别表示冷却剂和被冷却的介质。

螺旋板式冷却器结构示意图如图2 -78所示，它将两块平行平板卷成螺旋状 借以构成两通道。

板式冷却器单位体积内能提供较大的热交换面积，结构紧凑，但是由于强度 原因它仅适用于低压,且清洗困难，制造技术要求较高。现在，板式冷却器在压 缩机中使用并不普遍。

2.英格索兰压缩机的滤清器

不洁净的气体进入压缩机之前必须经过过滤器，以防止气体中的灰尘等固体 杂质进入气缸，增加相对滑动件的磨损。

滤清器的作用就是根据固体杂质颗粒的 大小及重量与气体分子不同，利用阻隔即过滤、惯性及吸附等方法，使进入气缸 的气体含尘量不大于0.03mg/m3。

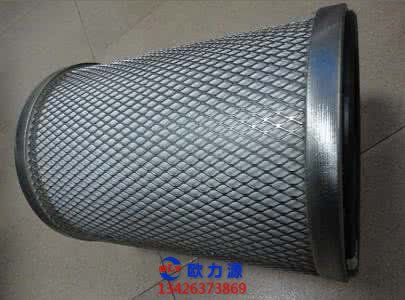

在大型压缩机站可建造滤清室，中、小型压缩机采用滤清器。千式滤清器让气体通过致密的织物(也可用纤维质滤芯)，借以滤去固体物质。为了减少 气流通过滤芯的阻力，应设法加大通气截面。

布质滤清器可以清除99.9%的 否则会迅速阻塞，增加气流阻力。油浴含尘量。但是必须加强维修及清理， 油浴式过滤器由滤芯和油池两部分组成，进入滤清器中的气体经过气流转折，较 大的颗粒落入下面的油层而被清除，较小的颗粒再在后面被阻隔。

这种滤清 器滤清效果很好，可以除掉气体中98%的灰尘，多用于小型和移动式空压机组。 起滤清作用的部分通常制成滤清元件，根据需要安装在气体通路中，这样既 便于管路的设计，也便于元件的清洗和更换。

滤清元件可以是配置若千层的金属 丝或纤维层，也可以填充金属环、瓷环或金属刨屑等，目的都是起阻隔灰尘的作 用。还可以使滤清元件浸透油脂以加强对灰尘的吸附作用，使滤清效果更好。

应滤清作用都是在气流速度较小的条件下进行，否则阻力损失太大。所以该注意， 滤清元件的通流截面大多比相应导管截面大几十倍。

同时，被过滤的物质不会自 动脱离滤清元件而是附在其上，故滤清元件极易污染，需定期清洗或更换以保证 滤清效果优良，阻力损失小。
