螺旋管式蒸发器与满掖式壳管式蒸发器对比
冷却液体式空压机蒸发器,这类蒸发器冷却的载冷剂液体有水、盐水和其他液体。
载冷剂液体用泵作强制循环,根据使用条件,载冷剂液体可采取开式循环或闭式循环。冷却液体的蒸发器有螺旋管式和壳管式等。

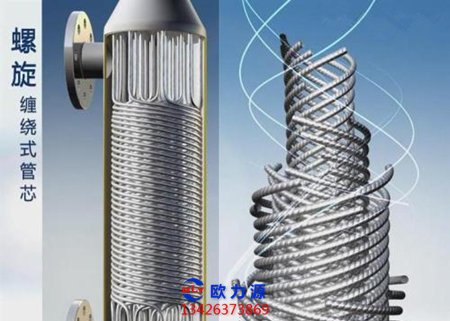

1.螺旋管式蒸发器
螺旋管式蒸发器属于沉浸式蒸发器。所谓沉浸式蒸发器是指蒸发器被全部放在被冷却液体 中,这类燕发器常用于制冰系统中。
螺旋管式蒸发器在工作时,氨液由端部的粗立管进入下集管,由下集管分配到各个螺旋管 中。
吸热气化后的制冷剂经气液分离器分离,成为饱和燕气引出燕发器,饱和液体再回到蒸发器 的螺旋管内吸热。
螺旋管式蒸发器是水箱型氨蒸发器常用的一种,其优点是:D 载冷剂容量大,冷量贮存多; 热稳定性好;
可直接观察到载冷剂的流动情况,便于操作管理维修;不会因结冰而冻坏 设备;因焊接接头少,节省加工工时等。
2.满掖式壳管式蒸发器
这类蒸发器在正常工作时简体内要充注垂直筒径约70%~80%高度的制冷剂液体,因此称 为“满液式”。
氨用满液式卧式壳管式蒸发器结构,其筒体是用钢板卷焊成圆柱形,两端焊 简体两端的有多孔管板,管板上胀接或焊接多根D25mmX2 5 mm~ D38mmX3 mm无缝钢管。
管板外再装有带分水筋的铸铁端盖,形成载冷剂的多程流动。一端端盖上有载冷剂进液、出掖管接头,另一端端盖上有泄水、放气旋塞。
管板与端盖间夹有橡皮垫圈,端盖用螺栓固定在简体上。
在简体上部设有制冷剂回气包和安全阀、压力表、气体均压等管接头,回气包上有回气接头。
简体中下部侧面有供液、液体均压等管接头(也有将供液口接到简体上部,被体均压管接在下部集油包上)。
筒体下部设集油包,包上有放油管。在回气包与筒体间还设有钢管液面指示器。
