英格索兰空压机主轴转数的检查

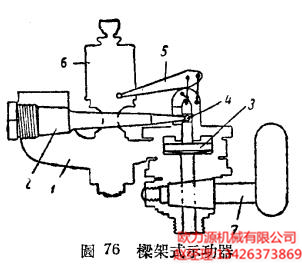

对于主轴转数大于350转的英格索兰空压机的检查采用有机架式 弹簧的示功器。

其结构上的特点为具有一个小位移的轻 便活塞3及一根作成等阻抗杆件形式的比例弹簧2。

杆件以自己的根部固定于示功器沉重的壳子1上。末尾为球形的自由端插于 活塞杆4内。

记录机构5是由轻合金制造的。小卷筒6的构造与 一般类型的弹簧示功器的卷筒相似。示功器借三通阀7与气缸的 腔膛相朕通。

机架式示功器的安装过程与前面所叔述的没有什么区别。

无惰性作用的TJI-3型风电示功器被采用来检查各种转数的英格索兰空压机， 并可以得到按主轴回转角度展开的示功图。

示功图是靠电火花击穿固定在仪器卷筒上的纸片来绘制的。

当所试验的气缸中的压力和仪器空气网路内的压力相等时，即在此 一瞬间发生火花。示功图是在一系列循环内才完全记录下来的， 在这段时间内，气缸和仪器网路内的压力是来得及平衡的。

仪器网路中的压力变化可以均匀地调节。由TJI-3型示功 器得到的示功图比由气弹簧示功器得到的一般示功图要大4——5倍。

小绞轮1的一次线圈借开关器3与作为仪器电路电 源的蓄电池组2的正极相联。

蓄电池的容量应该不小于60安培小时，它的长时间放电电流应该维持到4——5安培。

一次线圈的第二端通过转换开关4与安装在所试验的气缸腔瞠上的断路器6或分电器7相联。

试验低压的英格索兰空压机可以采用薄膜断路器，薄膜断路器是 一个为薄膜分成两个腔膛的圆筒，圆筒的一个腔膛与英格索兰空压机 安示功器用的孔相联，另一腔膛与仪器的空气网络相联。

在与仪器空气网路相联的腔膛内安装有电气接触点，如果在与气缸相通 的腔膛内的压力超过仪器网路内的压力时，此接触点就闭合。

当两腔瞠内的压力达到平衡时接触点及小绞轮的一次线圈即立刻断电。

因此在小绞轮的二次线圈内产生了高压电流。二次线团的一 端与示功器8的外壳相联，另一端与导电板12相联。

记录装置10的杠杆11沿著导电板移功。在杠杆11的小头 上固定一股与卷筒表面保持1一2公厘的钢丝，当小绞轮的二次、 线圈中出现高压电流时，在钢丝和您筒之间即发生能击打穿固定在 示功器卷筒上的纸片的高压电火花。
