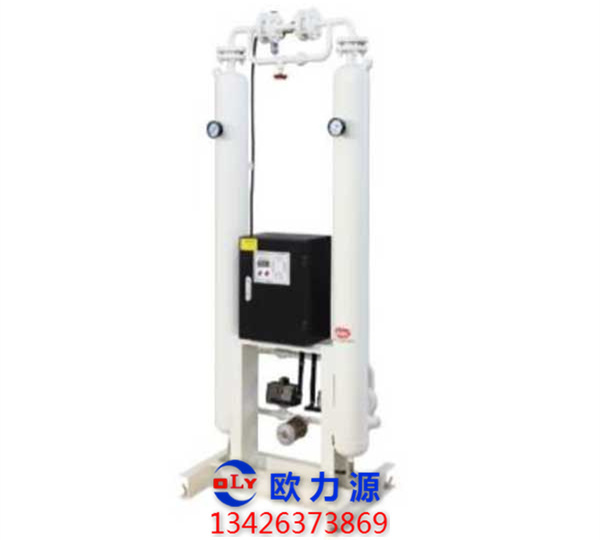

无热再生干燥机

描述:
-标准吸干机供货范围：
-高效活性吸附剂，吸附能力强，使用寿命长
-单片机智能控制系统，合理的切换时间设计，保证出口气源品质稳定
-独特的简体结构设计，能保持98%的吸附热量，提高吸街能力，使再生更彻底
-卓越的气流分配设计，使气体能均匀通过吸附层，避免出现空洞现象
-额定进气压力0.7MPa；进气温度≤45°C;最高工作压力1.0MPa
-压力露点（-40°C）

-VLi无热再生式干燥机
-再生耗气量14%

型号	图号	流量m³/min	外形尺寸（长宽高）mm	接口尺寸	重量 kg
D66VLi	47545778001	1.1	6804801650	R1/2 BSPT	130
D126VLi	47545779001	2.1	7204801950	R3/4 BSPT	170
D198VLi	47545780001	3.3	9205401800	R1 BSPT	300
D282VLi	47545781001	4.7	9205401950	R1-1/2 BSPT	340
D426VLi	47545782001	7.1	10005602100	R1-1/2 BSPT	400
D660VLi	47545783001	11	11806602260	R2 BSPT	480
D780VLi	47545784001	13	11806602260	R2 BSPT	560
D960VLi	47545785001	16	12407202250	DN650 FLG	800
D1260VLi	47545786001	21	13807502480	DN80 FLG	940
D1560VLi	47545787001	26	14508202540	DN80 FLG	1080
D1860VLi	47545788001	31	15608802600	DN100 FLG	1220
D2520VLi	47545789001	42	17809602600	DN100 FLG	1520
D3060VLi	47545790001	51	186010002800	DN125 FLG	1800
D3720VLi	47545791001	62	110011602800	DN125 FLG	2200
D4920VLi	47545792001	82	130012003000	DN150 FLG	2928
D6780VLi	47545793001	113	140012003050	DN150 FLG	3928
D7620VLi	47545794001	127	160013003050	DN150 FLG	4356

英格索兰无热吸附式干燥机

英格索兰无热吸附干燥机特点

单片机控制，指示灯指示各塔的干燥、再生、均压等状态
稳定的出口压力露点
最少的再生耗气量
长久的干燥剂寿命
最合适的塔体尺寸确保高效率、高可靠性
气动蝶阀、气缸、电磁阀可靠耐用
活性氧化铝干燥剂，吸附能力强，吸水率高达99.9%，耐磨损
采用消声器，降低噪声，粉尘不外排，改善环境
工作周期根据露点要求可调

英格索兰吸附式干燥机选型注意事项

无热吸干机的选择

对于将少量空气干燥至-40℉或-100℉露点，或者干燥间歇气流的应用，无热吸附式干燥机通常是最好的选择。无热干燥机由于自身的特点，还适用于防爆场合。无热干燥机相比于加热机型有如下优势：

成本低；
无需高电压电源，节省电气安装和服务费用；
低温运行；
无火花或者安全防爆。

鉴于以上优势，无热干燥机更适用于露点低于32℉、远程或防爆安装的情况；对于电厂或实验室，要求仪表供气的场合，无热干燥机是理想的选择。

英格索兰吸干机的安装要求

位置

吸附式干燥机应安装在四周通风良好、空气洁净的建筑物内。当室内通风条件不良时，需在机房内安装换气排风设备。
吸附式干燥机与空压机之间应保持一定距离，以防止空压机产生的振动影响干燥机的正常运行。
吸附式干燥机应水平安装在平整的水泥地面上。

空气管路

吸附式干燥机串接在气源系统中，最好在空气入口和出口之间并联旁路管道，中间设截止阀以供调试、维修和启动时使用。如气源中有油，则必须在吸附干燥机前加除油过滤器。

如净化气源对粉尘有要求则必须在吸附干燥机后加除尘过滤器。配管时还必须将吸附机底部两个排水口加球阀接至排水沟。

电源及配线

应按铭牌上标定之电压、相数配置电源。
电压波动范围不得超过额定电压的10%。
干燥机壳体应可靠接地。

英格索兰开机前的准备工作和调试

开机前的检查工作

在开机前仔细按铭牌上的内容进行逐条检查，进气压力、电压、相数、接地情况等；
检查进出口连接管道是否正确，有无泄漏问题。
管道是否进行过吹扫。
检查管道上的进出气阀门是否已经打开。旁路是否已经关闭。
观察左右塔的压力表压力，正常压力值应一致。

开机运行

通上电源，操作面板上的电源指示灯亮；
首先确定干燥机的最大工作压力、实际入口压力、实际入口温度、实际入口流量及露点要求后确定切换周期。
正常情况，开机后，一个吸附塔的压力保持不变，另一个吸附塔的压力迅速下降到0，同时该塔的消音器能听到明显的排气的声音并有气体排出。

吸附式干燥机使用效果造成影响的因素

进气温度：进气温度不高于50℃。超过这个温度，会使干燥剂的吸收水分的能力大幅降低，每增加5℃，能力下降10%。所以低温空气进吸附式干燥机效果更好。
进气压力：进气压力必须符合吸附式干燥机铭牌上标注的工作压力。压缩空气的压力要在0.41MPa以上，否则会影响干燥机上气动阀门的正常工作。
再生压力（气量）的大小，对吸附式干燥机的再生效果产生很大的影响，避免使用较长切换周期。
液态水、油对吸附式干燥机影响非常大，会大幅缩短吸附剂的使用寿命。吸附式干燥机只能去除压缩空气中的气态水分。
当使用有热再生式干燥机时，高的再生加热温度会使吸附剂容易粉化，缩短使用寿命。

英格索兰吸干机的日常维护和保养

吸附式干燥机是带有压力容器的设备，因此工作压力绝不能超过铭牌上标明的最高工作压力。
吸附式干燥机在电力驱动下运行，请按国家电力标准进行安装。
在进行任何电气检修工作前，务必切断电源。
在进行任何阀件及机械检修或更换吸附材料前，务必关闭进出口阀门并释放压力。

吸附剂更换

注：使用正确的吸附剂对干燥机的正常运转是必要的，不能使用常用于潮解型干燥机的吸湿性盐类。

吸附剂更换时间
在干燥机符合设计条件下操作，又没有机械故障而出口压力露点达不到所要求水平的情况下，这时候吸附剂要更换。
注：吸附剂的寿命取决于进口空气质量，对进口空气适当过滤会延长吸附剂寿命。吸附剂寿命正常应为1-3年。
吸附剂更换过程。
干燥机降压后，切断电源。
从干燥塔上取出加料口和卸料口螺塞或法兰，排出失效的吸附剂。在底部安放一个容器装吸附剂。
装上卸料口螺塞或法兰。
充填干的吸附剂，尽可能填满，不要夯实吸附剂。
装上加料口螺塞或法兰。
在另一个干燥塔上重复以上过程。

确保吸附剂干燥性

吸附剂是在密封容器里装运，使用前不能打开，避免受潮；如果吸附剂暴露在空气中，使用前可在204℃的炉中加热4小时。
如果干燥机中充填的不是干的吸附剂,为了使它干燥，有必要使干燥机实际进口流量减到最大进口流量的50%下操作。

控制气过滤器—滤芯更换

控制气过滤器中的滤芯应每年更换，如果滤芯上的压差妨碍了阀的动作，滤芯必须更换，控制气压力不能低于0.41MPa。
滤芯更换过程
1. 旋出固定滤壳和头的环形圈，并取下滤壳和头的环形圈。
2. 清洗滤壳。
3. 旋出废弃的滤芯,接合处的O形密封圈不能再使用。
4. 在新的滤芯顶部装上新的O形密封圈,并将滤芯旋入过滤器头,仅需用手指拧紧滤芯即可密封,不要用板手拧紧。
5. 确认过滤器上大的O形密封圈在正确位置后,将滤壳装到滤头上。

警告:过滤器是一个内部有压力的装置，维修前须切断气流，关闭过滤器入口前截止阀，让过滤器泄压！
