空压机止回阀的作用及应用原理

空压机止回阀是依靠制冷剂在阀前后的压力差来自动启闭的阀门。

在制冷系统上设置空压机止回阀的目 的是为了防止制冷剂倒流,故又称为止逆阀或单向阀。

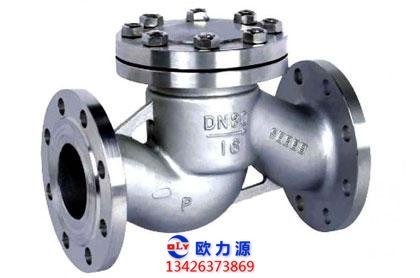

空压机止回阀的结构型式有升降式和旋启式两大类,在制冷系统中常采用升降式空压机止回阀,其阀瓣是沿着阀体的垂直中心线移动。

升降式空压机止回阀又分为弹簧式和无弹簧升降式。

无弹簧升降式空压机止回阀由阀体、阀瓣、导向套和阀盖等组成，阀体上有阀座、阀瓣。

阀瓣的下端面有 用巴氏合金或聚四氟乙烯材料制作的密封圈。

工作时,当制冷剂进口压力大于出口压力,并能克服阀瓣重力,即开 启阀瓣;当制冷剂出口压力过高时,压回阀瓣关闭通路。

无弹簧升降式空压机止回阀分卧式和立式。卧式只可水平安装在管路上,立式只能垂直安装,不可相互替代。

弹簧升降式空压机止回阀结构如图7-28所示，它由阀体、阀瓣、弹簧、支承座等构成。

它是依靠弹 簧力的作用使阀瓣回座关闭,因此它的安装方位不受限制。

弹簧升降式空压机止回阀有气用和液用两 种,气用空压机止回阀的弹簧力较液用弹簧力小,在选用时应加注意。

空压机止回阀通常是安装在制冷压缩机的排气管和液泵出液管路上,以防止由于制冷剂的倒流而损坏设备,因此安装时要注意阀体上表示流向的箭头,不可装反。

升降式空压机止回阀具有嗓音小,密封性好的优点,但介质流动阻力较大,常用于通径为D200mm以下的管路。
