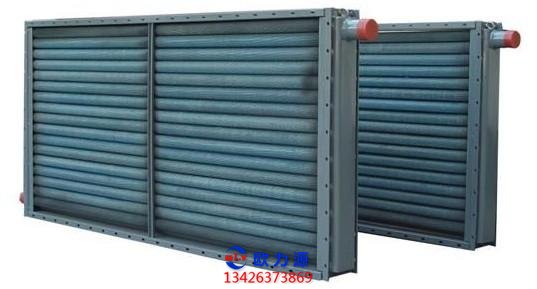

空压机翅片管式空气冷却器有不同的形式。

(1) 皱褶绕片式

将金属带用绕片机紧紧地缠绕在光管上可以制成皱褶绕片管,用这种绕片管可以组装成绕片式冷却器。

皱褶 的存在可以防止加工时钢片周边被拉裂,增加肋片的稳定性和肋片与管子间的接触面积,同时又增加了空气流过时的扰动性,破坏了空气在管壁上的附面层,因而提高了传热系数。

但是,皱褶的存在也将引起空气阻力的增加,容易积灰,而且不易清理。

为了减少肋片与光管的接触间隙,使其紧密贴合和防锈,常对翅片管进行没锌、镀锌或搪锡处理。有的绕片管不带皱褶，它们是用延展性更好的铝带绕制而成,即光滑绕片式。

光滑绕片式较皱褶式传热性能稍差些,但在片距相同的条件下可降低空气流动阻力。

(2) 套片式

在肋片上先冲好相应的孔,然后再将肋片与管東紧套在一起,加工成套片式肋片管,如图6 18c,许多根这样的肋片管用弯头焊接组成套片式加热器。

套片法多用于加工铜或铝的肋片 管，生产时需采用冲片机、弯管机、套片机、胀管机和焊接机等设备。

(3) 轧片式

用轧片机在光滑的铜管和铝管外表面上直接滚轧出肋片,做成肋片管,用这种 助片管焊上弯头组装成轧片式冷却器。

由于轧片管的肋片和管子是一个整体,且管壁又薄,所以其传热性能更好。

(4) 其他片式

除上述型式外,还有在多工位连续冲床上经多次冲压、拉伸翻边再翻边的方法所制得的二次 翻边式肋片,用二次翻边式肋片制成的冷却器有更好的传热性能。

为了进一步提高传热性能,增加气流的扰动性,提高换热管外表面换热系数,近年来换热器的 片型有了很大发展,型式也较多,例如波纹型片,条缝型片,波形冲缝片和针刺型片等。

表面式蒸发器的优点是:O 结构紧凑;2 安装方便;3 水量漏损少。但表面式蒸发器只能 对空气进行干冷却和减湿冷却过程处理,对空气无净化作用。
