蒸汽喷射式热泵及其他型式热泵

一、蒸汽喷射式热泵

蒸代院射式热泵中，月咬射知代替) 缩机以驱动系统工作。

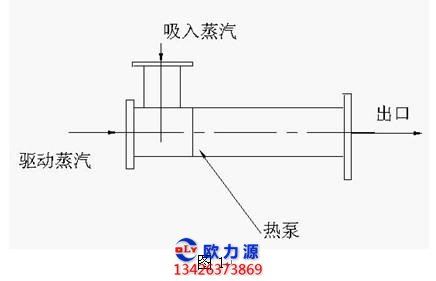

喷射泵川喷唬、混合室、扩H 管等部分组成。

此利热泵也有闭式与开式之分,图1-6所示为闭式晓射式热泵系统。

此神热泵工作时，来自锅炉笺蒸汽发生器的高压燕Yi,经咳嘴降低压力面获得很高的速度，高速 蒸汽抽吸蒸发器中的工质蒸汽并一道进入混合引,混合后的燕汽均以高速流动，然后进入扩 爪管降低速B !提高压力，接着进入冷凝器，其余过程也与压缩机式热泵相同。

蒸汽喷射式热泵中推动工质循环的动力是高压蒸汽，加入的有用能为热能，这一点与吸 收式热泵相似。

斥式然汽喷射式热泵与开式压缩式热泵类似，它以喷射泵来提高工艺装登中废蒸汽的压 力与温度,再用之于装置中物料的加热。

二、其他型式热泵

前述三种热泵是目前普遍应用的型式，除此之外,还有一些可产生冷、热效应进行热量传递的热泵，例如;

1.热电式热泵

它利用帕尔铁效应,即在两种不同导体联成的回路中通以直流电，则 在一个结点处变冷 一结点处变热。

导体必须有良好的热电性能，即既有足够商的电导率又有是够战的导热系 数。斗导体材料锐、锑、硒、碲可满足这些要求。

热电式热泵如图1-7所示,其基本单元是金属导电板连接P型与a 型半导体元件所组成的热电偶， 两端接上直流电源后回路中便有电流流过，于是一端变冷而吸收热量，另一端变热而排放热量。

如果电流设变方向，吸、排热端也相应易位。

2.化学热泵

它是利用一些化学效应能吸收或释放热量的原理，常见的如溶液的溶解与分离,吸附与解吸，可 逆反应向不同方向进行时的吸热或放热作用等。

吸收式热泵可以认为也是一种化学热泵。 化学热泵能将热能转换成化学能而加以利用,根据化学反应的结构和适当选择反应条件， 它可以用作增热升温、蓄热及制冷。

它被认为是--种极有发展前途的热系，尤其是利用能 化反应的有机系化学热泵与金属氨化物热泵，例如; 丙酮/异丙醇化学热泵,可将80"C的低温 热能转变为200*C左右的商温热能;

而金属氢化物常压下能在0“C以下和氢反应,镁系氢化物 则在:300"C以上也能和氢起反应,所以其应用温度范围极宽。

然而化学热系毕竟还是一种新技术，目前仍有一些问题需进一步解决，然后才能完企进 入实用阶段。
