用“H-4”胶抢修高压电机定子绕组的局部故障

2017-12-29 tag标签:故障(12)定子(7)绕组(3)电机(5)

采用“H-4”胶抢修高压电机定子绕组的局部故障,无需热压、浸胶、旬 扎、干燥等工序,大大缩短了抢修时间,节约了大量的修理费用。

尤其是线圈端部(此类故障发生较多) 和直线上层线圈表面发生故障时,可以免去起出线圈 的工序。

“H-4”胶的配方(重量比) 如下: 6101#环氧树脂50%; 650#固化剂50% ; 填充剂(云母粉或玻璃丝绒) 适量; 稀释剂为丙酮和酒精,它们的重量 各为环氧树脂重量的1/50,两者比例为1: 1。

将上述材料在室温下混合,搅拌均匀,调成糊状即可使用。

这样配制的“H-4”胶有如下特点: 1无需烘干,修理后,在室温下放置8~ 12h 便可让电 机直接通电运行; 2 防潮性能好,耐化学腐蚀能力强; 3 粘结能力强,运行可 靠; 4 使用方便,操作工艺简单; 5 原料可长期保存(但一经配好的“H-4”胶,就要一次用完)。

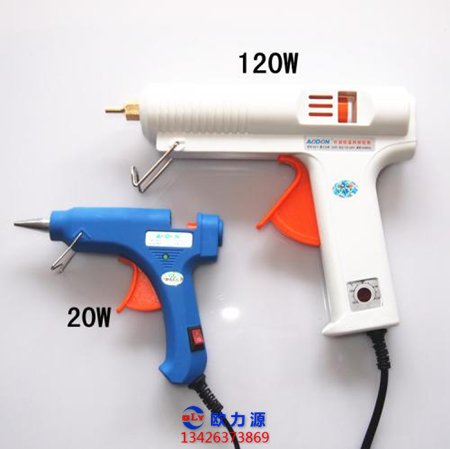

"H-4"胶枪

实例1:

某厂一台5400kW 三相同步电动机,额定电压10kV,是台运行多年 的老电机。

由于定子线圈端部匝间短路,造成局部过热, 沥青胶熔化流出,主绝缘产生空洞,洞口直径约10mm,深达50mm。被迫停机检修,其修理工艺如下:

(1) 用电工刀清理流胶孔洞周围的保护绝缘和对地绝缘。损坏绝缘与完好 的绝缘层交接处,要削成坡口,以增加爬电距离。

(2) 检查铜线和匝间绝缘的损坏情况。切除灼毁的导线段,用同一规格的 导线补焊连接,然后锉平、修光,重新包扎好匝间绝缘。

(3)仔细清理残留在线圈上的绝缘碎片和毛刺。然后测量线圈直流电阻值。

(4)涂敷“H-4"”胶至原来线圈绝缘层的厚度,涂敷过 程中,应特别注意操作地点要干净,防止杂质和导电粉尘粘在绝缘上。

(5)电机在室温下自然干燥8~ 12h 即可通电运行。

实例2

某厂筛粉车间锤式破碎机和锅炉房的球磨机,均采用6kV 370kW 的高压三相交流异步电动机拖动。

由于电机长期在导电粉尘多且非常潮湿的恶劣 环境中运行,经常发生线圈过线和引线处击穿故障。

经采用“H-4”胶涂敷后,问题彻底解决了。其操作工艺如下:

(1) 彻底清洗电机端部油污,尤其在引线头缝隙处,必须用毛刷刷洗干净。

(2) 用电工刀清理灼焦部分绝缘,露出新绝缘表面,并削成坡口,用沾酒 精的白布擦拭干净。

(3) 对于灼断的引线头,需补焊好,然后按制造厂的绝缘规范包好绝缘。

(4) 将所有引线头部位,均匀涂敷“H-4”胶一次。

(5) 在室温下干燥后,绝缘表面喷两次风千灰瓷漆。在处理过程中, 如有条件时,还可以浸一次1032#漆,这对于电机散热,固定槽楔,进一步加强线圈 端部和引线的绝缘是很有益的。

采用“H-4”胶不但可以修理各种电机的线圈绝缘,也可以修理换向器、滑环等绝缘故障,效果都比较好。
