活塞式制冷压缩机的几何名称与优缺点

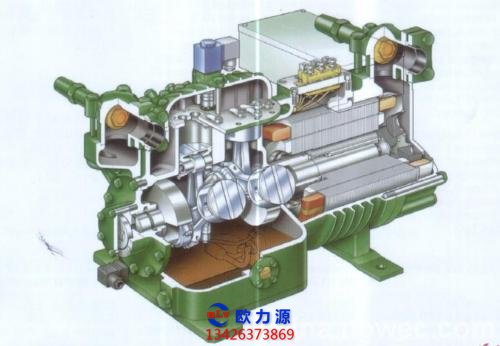

各种活塞式制冷压缩机的组成大体相同,即包括机体、曲轴、连杆组件、活塞组件、气阀、缸套组件等。

一、活塞式制冷压缩机的有关几何名称

(1) 外止点(上止点):活塞在气缸中作往复运动时,离曲轴旋转中心最远的位置。

(2) 内止点(下止点):活塞在气缸中作往复运动时,离曲轴旋转中心最近的位置。

(3) 活塞行程:外止点与内止点之间的距离,通常用S 表示,等于曲柄半径R的两倍,即S 2R,单位为m(米)或mm(毫米)。

(4) 气缸直径:即气缸的内径,通常用D 表示,单位为m(或mm)。我国中小型活塞式单级 制冷压缩机的气缸直径系列划分为五档,即50、70.100.125和170(mm)。

(5) 气缸工作容积:气缸在外止点与内止点之间的工作室容积,即活塞移动- 一个行程所扫过 的气缸容积。

(6) 余隙容积:活塞位于外止点时,活塞顶面与气缸内端面之间的容积,等于气阀通道( 与气 缸一直相通)及第一道活塞环以上的环形容积的总和，以V.表示,造成余隙容积的 主要原因是:0考虑到当运动机构受热膨胀时,不致使活塞顶面碰撞气缸内端面而导致机件损 毁;@加工及装配误差所造成;日阀门结构及活塞结构所造成(例如排气阀)。

(7) 相对余隙容积:余隙容积与气缸工作容积之比,以c 表示。

二、活塞式制冷压缩机的优缺点

1.活塞式制冷压缩机的优点

(1) 能适应较广的工况范围和制冷量的要求;

(2) 热效率较高,单位电耗相对较少;

(3) 对材料无特殊的要求,多用普通钢材和铸铁;零件的加工工艺相对来说比较简单,因而造价较低廉;

(4) 技术较成熟,生产操作安全可靠。

2.活塞式制冷压缩机的缺点

(1) 因受到活塞往复运动惯性力的影响，转速受到限制。单机输气量大时,机器显得很笨重。

(2) 结构复杂，易损件多,维修工作量大。

(3) 因受到各种力、力矩的作用,运转时有较大的振动和噪声。

(4) 排气不连续，气压有波动。
