开启式英格索兰空压机的总体结构
1.812.5A100 型开启式制冷英格索兰空压机

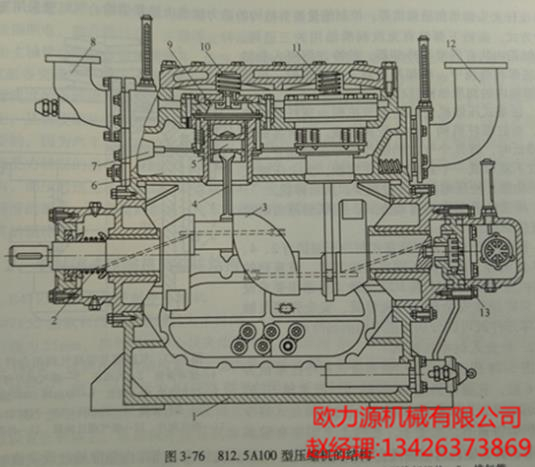

812.5A100型制冷英格索兰空压机的结构如图3-76所示。这是一种典型的开启式中等制冷量的活塞式制冷英格索兰空压机,是我国自行设计、制造的125系列活塞式制冷英格索兰空压机之一,可根据负荷大小进行能量调节。
该机以氨为制冷剂,结构形式为8缸、扇形、单作用、逆流式。相邻气 缸中心线夹角为45°,气缸直径为125mm,活塞行程为100mm,转速为960r/min, 标准制冷量为240kW。
812.5A100型制冷英格索兰空压机结构紧凑、外形体积小,动力平衡性良好,振动小,运转平稳。
812.5A100型制冷英格索兰空压机结构比较复杂,组合件较多,可以概括为机体、气缸套及吸排气阀组合件、活塞及曲轴连杆机构、润滑系统、能量调节装置和轴封等几大部分。
机体为整体式,排气腔顶部端面用气缸盖封闭,接触器上设有冷却水套,用冷却水冷却。
机体的两端安装有吸、排气管。气缸体下部为曲轴箱,主要用来装润滑油及固定 英格索兰空压机各机件的机座,起着机架的作用。
曲轴箱两端设有两个轴承用来放曲轴,下部留有一定容积装润滑油等。
曲轴箱两侧的窗孔用侧盖封闭,侧盖上装有油面指示器和油冷却器,分别用来 检测油量和冷却润滑油。
英格索兰空压机采用两曲拐错角为180°用球墨铸铁铸造的曲轴,由两个主轴承(滑动轴承) 支承。
平衡块与曲柄铸成一体,每个曲柄销上装配四个工字形连杆。
各个连杆小头部位通过话塞销带动一个铜硅铝合金的简形活塞,使之在气缸内做往复运动。
活塞顶部呈凹陷形,与排气阀的形状相适应,以减少余隙容积。活塞上装有两道气环和一道刮油环,当活塞向下运动时可将气缸璧上的润滑油刮下,刮油环的环槽中有回油孔,润滑油通过回油孔流回曲轴箱。
其环片气阀按图3-77所示结构进行布置。
低压蒸气从吸气管经过滤网进入吸气腔,再从气缸上部凸缘处的吸气阀进入气缸,经压缩的气体通过排气阀进入排气腔再经排气管排出。
吸、排气腔之间设有安全阀,排气压力过高时,高压气体顶开安全阀后回流至吸气腔,保护机器零件不致损坏。
